Verarbeitung (INTELLO X PLUS)

Werkzeuge die zur Verlegung benötigt werden

• Meterstab und Bleistift
• Optional: Schlag-/Farbschnur zur Markierung erster Bahn an der Konstruktion
• Cuttermesser, zum Ablängen der Bahnen
• Schere, für den Zuschnitt von Details
• Hand- oder Elektrotacker - mit Klammern (mind. 10 mm breit / 8 mm lang)
• Anreibhilfe pro clima PRESSFIX o.ä., um die Klebebänder gleichmäßig und fest anzudrücken

Bei Arbeiten im Innenbereich:

• Trittleitern (2 Stück) oder besser ein Gerüst (passend zur Raumhöhe)

Das Ablängen der Bahnen kann auf dem Boden erfolgen. Dieser sollte hinreichend gereinigt sein, damit die Bahnen nicht beschädigt (z. B. kleine Steine) und möglichst wenig verunreinigt werden.

Allgemeine Hinweise zu Verbindungsmitteln

Anschlüsse sind das sensibelste Detail der Luftdichtung. Fugen und Undichtigkeiten führen häufig zu Bauschäden mit erheblichen Folgen. Die sorgfältige luftdichte Verklebung der Bahnen untereinander, an angrenzende Bauteile und Durchdringungen ist daher unerlässlich.

Verbindungsmittel für glatte Untergründe: Die dau­er­haf­te Ver­kle­bung wird generell mit folgenden Klebebändern erreicht:

• Allround-Klebeband TESCON VANA, alternativ: TESCON No.1. Bei Bedarf auch das doppelseitige Klebeband DUPLEX.
• Winkelanschlussband TESCON PROFECT, alternativ: TESCON PROFIL.

Mögliche Untergründe: Al­le pro cli­ma In­nen- und Außen­bah­nen, ge­ho­bel­tes und lackiertes Holz, har­te Kunst­stof­fe bzw. Me­tall (z. B. Roh­re, Fens­ter usw.), har­te Holzwerkstoffplatten (Span-, OSB- und BFU-Platten). Weitere Optionen: s. entsprechendes Verbindungsmittel.

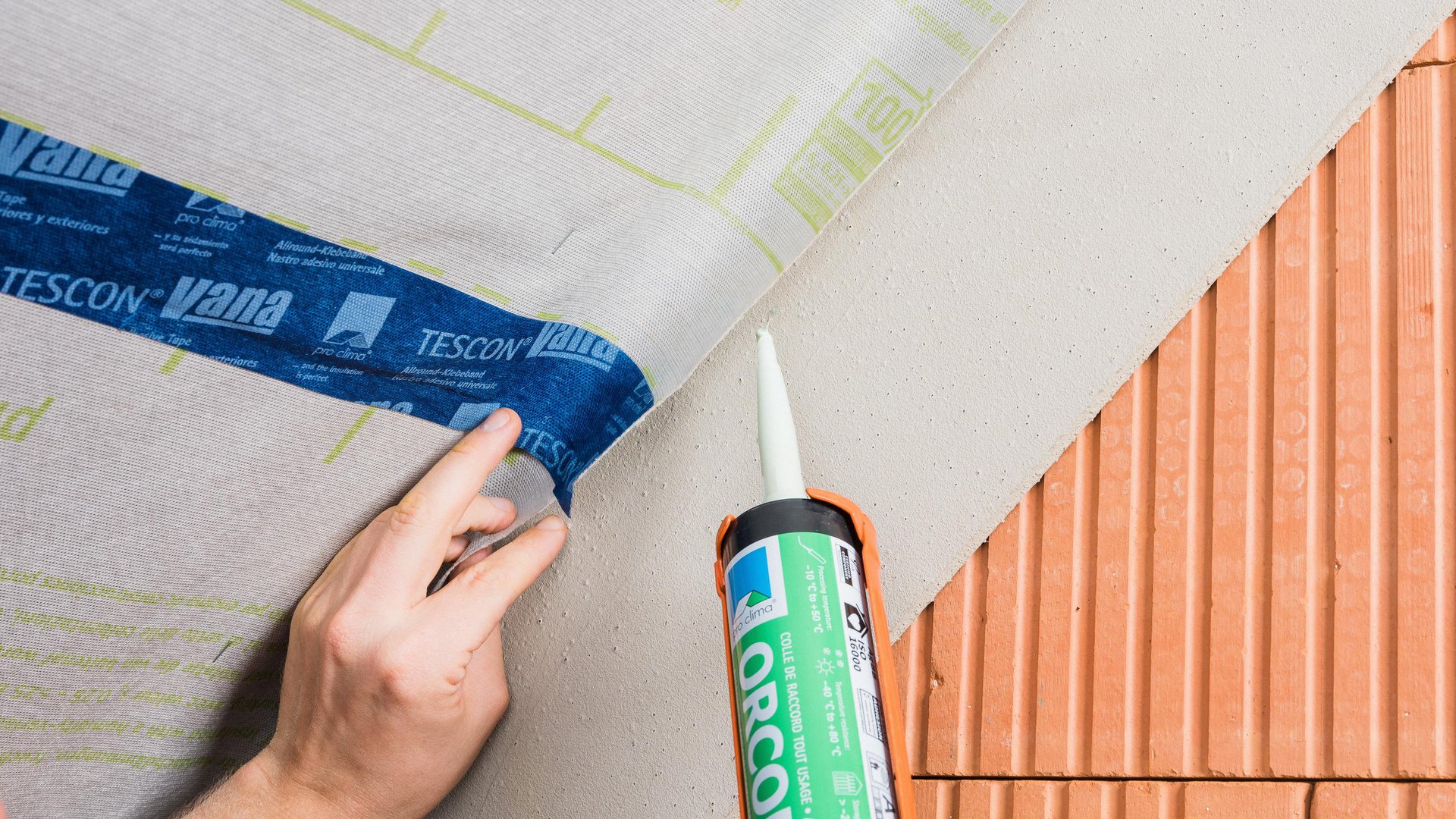

Verbindungsmittel für rauen oder mineralische Untergründe: Die flüssigen Allround-Anschlusskleber ORCON F, ORCON CLASSIC oder der Anschlusskleber von der Rolle: ORCON MULTIBOND.
Mit den flüssigen Anschlussklebern können Unebenheiten bis max. 2 cm Tiefe ausgefüllt werden.
Mögliche Untergründe: Allen pro clima In­nen- und Außen­bah­nen, mineralische Untergründe (z. B. Putz oder Beton), sägeraues, ge­ho­bel­tes und lackiertes Holz, har­te Kunst­stof­fe bzw. nichtrostendes Me­tall (z. B. Roh­re, Fens­ter usw.), har­te Holzwerkstoffplatten (Span-, OSB-, BFU-, und MDF-Platten). Weitere Optionen: s. entsprechendes Verbindungsmittel.
Nicht tragfähige und sandende Untergründe ggf. grundieren mit z. B. TESCON PRIMER. Auf ungeschützten Metallteilen, wie z. B. Eisen, sollten wegen Korrosionsgefahr nur Klebebänder verwendet werden.

Rahmenbedingungen

• pro clima INTELLO X PLUS wird mit der bedruckten Seite zum Verarbeiter hin zeigend verlegt. Sie wird straff und waagerecht (parallel zur Traufe) verlegt.
• Luftdichte Verklebungen können nur auf faltenfrei verlegten Dampfbremsen erreicht werden.
• Um Tauwasserbildung zu vermeiden, sollte der Einbau der Wärmedämmung unmittelbar nach der luftdichten Verklebung der INTELLO X PLUS erfolgen. Dies gilt besonders bei Arbeiten im Winter.

Befestigung:

• Die Bahnen sind mind. 10 cm zu überlappen.
• Zur Befestigung der Bahnen mind. 10 mm breite und 8 mm lange Befestigungsklammern verwenden. Der Befestigungsabstand darf max. 10 bis 15 cm betragen. Bei Einblasdämmstoffen 5 bis 10 cm.

Verarbeitung von innen bei Gefachdämmung

INTELLO X PLUS ist die geeignete Bahn beim Einsatz von faserförmigen Einblasdämmstoffen.

Ausgangssituation am Beispiel Dach: Auf der Außenseite der Tragkonstruktion (Sparren) liegt eine Dämmschutzschicht (von innen sichtbar), frei gespannt oder auf einer Schalungs-/Überdämmungsebene. Sie bildet a) die zweite wasserführende Ebene unter der Dachdeckung und b) die Winddichtung zum Schutz der Dämmebene vor Anströmung durch kalte Außenluft. Als Unterdeck- bzw. Unterspannbahn bieten sich die hochdiffusionsoffenen pro clima SOLITEX-Bahnen an. Die SOLITEX MENTO-Familie für das Dach, die SOLITEX FRONTA-Familie für die Wand. Alternativ kann eine Unterdeckung auch mit einer Holzfaserunterdeckplatte gebildet werden.
Sonderfall: Es liegt keinerlei Unterdeckung vor und die Dacheindeckung ist von innen sichtbar: Mögliche Maßnahme siehe Sanierung von innen

Verlegung:

• Die Dampfbrems- und Luftdichtungsbahn pro clima INTELLO X PLUS wird raumseitig der (Haupt-)Dämmstoffebene verlegt.
• Sie wird straff und ohne Durchhang längs oder quer zur Tragkonstruktion (Sparren) verlegt. Eine erhöhte Straffung mit resultierender Zugspannung ist zu vermeiden. Bei der Längsverlegung erfolgt die Bahnenüberlappung auf der Tragkonstruktion. Bei Querverlegung ist der Abstand der Tragkonstruktion auf maximal 100 cm begrenzt.

Ablauf und Zeitpunkt: Grundsätzlich sollen die Dämm- und Dichtungsarbeiten Zug um Zug erfolgen um Tauwasserbildung speziell bei kaltem Außenklima zu vermeiden. Dies gilt für alle empfohlenen Dämmstoffe. Ohne Dampfbremse dringt die Raumluftfeuchtigkeit ungehindert in die Konstruktion ein, kühlt vor allem nachts in der Dämmung ab und führt zum Tauwasserausfall.

Verklebung: Dauerhaft luftdichte Verklebungen (z. B. der Bahnenüberlappungen) können nur auf sauberen Untergründen (auch fett- und silikonfrei) und faltenfrei verlegten Dampfbremsen erreicht werden. Klebebänder mittig auf den Bahnenlappungen anordnen - Anschlusskleberraupen müssen einen Durchmesser von mind. 5 mm aufweisen.

Lagesicherung: Eine quer laufende Lattung im Abstand von max. 50 cm muss das Gewicht des Dämmstoffs abtragen. Sind z. B. durch das Dämmstoffgewicht Zugbelastungen auf die Überlappungsverklebung zu erwarten, soll zusätzlich auf dieser Verbindung eine Stützlatte angeordnet werden. Alternativ kann das Klebeband auf der Überlappung zusätzlich mit quer dazu laufenden Klebebandstreifen im Abstand von 30 cm gesichert werden.

Weitere Hinweise: Unverputztes Mauerwerk gilt nicht als luftdicht. Erst die aufgebrachte durchgehende und rissfreie Putzschicht führt zur erforderlichen Luftdichtheit.

• Bahnverlegung nach dem Verputzen: Im Mauerwerksbau liegt der ideale Zeitpunkt bei ≥ 14 Tagen nach dem Verputzen der Wände. Dann können die Bahnen mit dem Anschlusskleber pro clima ORCON auf der ebenen Oberfläche angeschlossen werden. Es sind keine weiteren Vorbereitungen im Anschlussbereich zu treffen.
  In kalten Wintermonaten sollte vor dem Einbau der Wärmedämmung und der pro clima INTELLO X PLUS die Holzfeuchte ermittelt werden. Diese sollte möglichst unterhalb von 20 % rel. Feuchte liegen.
• Bahnverlegung vor dem Verputzen: Alternativ kann der Einbau vor dem Verputzen der Wände erfolgen. Die Anschlussvarianten für den luftdichten Übergang zum Mauerwerk:

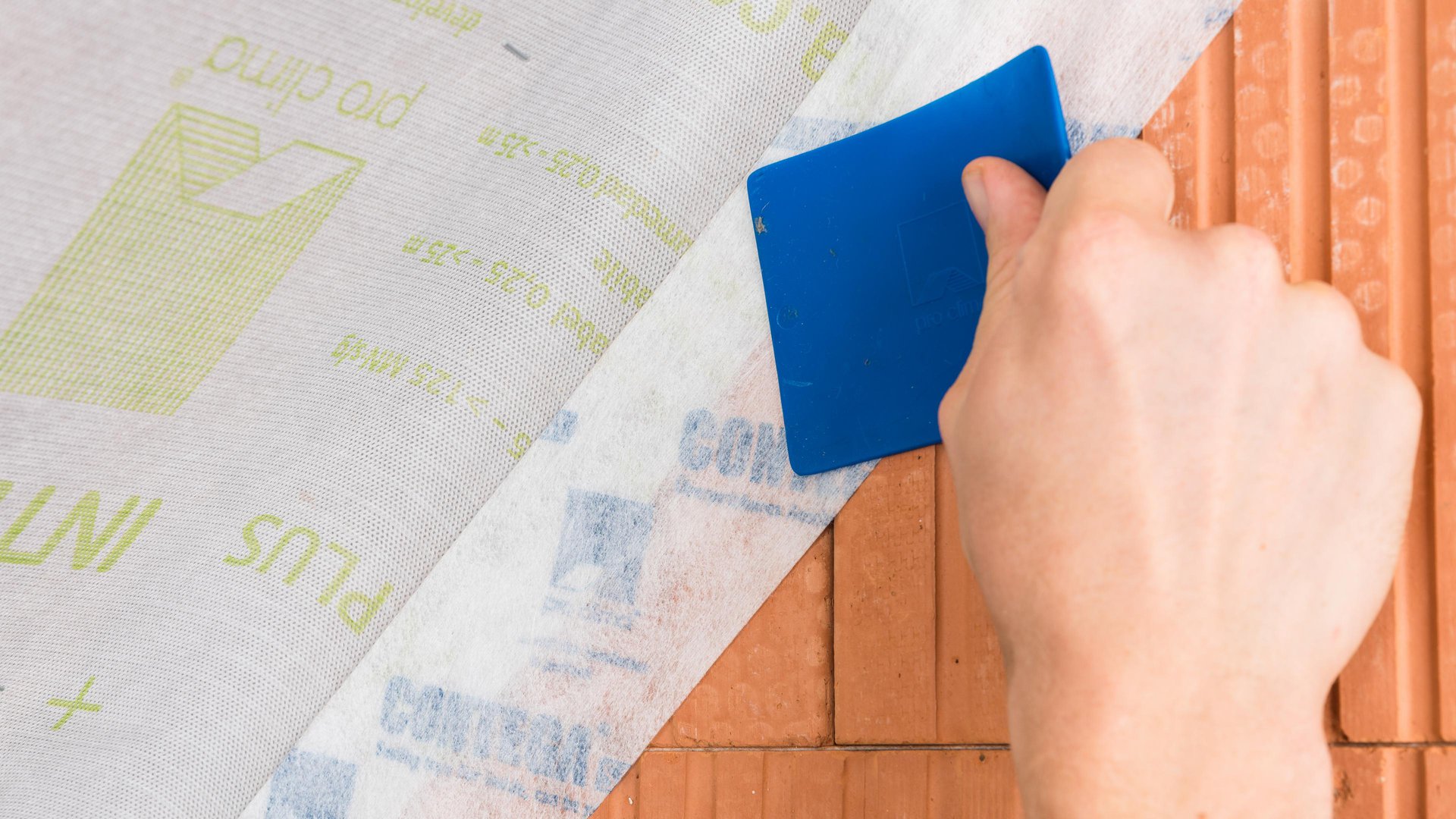

  • Anschluss mit dem Anschlussband pro clima CONTEGA SOLIDO SL oder CONTEGA SOLIDO IQ: Kann direkt überputzt werden.
  • Anschluss mit dem Putzanschlussband pro clima CONTEGA PV: Vlies und Armierungsgelege werden vom Putzer/Stuckateur beim Verputzen der Wände in die Mittellage der Putzschicht eingebettet.
  • Im Anschlussbereich erhält das Mauerwerk einen Streifen Glattstrich. Auf dieser Putzschicht wird mit dem Anschlusskleber ORCON angeschlossen.

Maßnahmen zur Senkung erhöhter Raumluftfeuchtigkeit

Erhöhte Raumluftfeuchtigkeit (z. B. während der Bauphase) durch konsequentes und stetiges Lüften zügig abführen. Dies kann durch starkes und durchgehendes Lüften (Tag und Nacht!) und ergänzend durch Heizen erfolgen. Gelegentliches Stoßlüften ist nicht ausreichend, um die große Menge baubedingter Feuchtigkeit schnell aus dem Gebäude zu befördern, ggf. Bautrockner aufstellen.
Achtung: Heizen bei geschlossenen Fenstern löst die Feuchte aus den Bauteilen und führt zum Anstieg der Luftfeuchte und steigert somit die Gefahr der Kondensatbildung.

Anwendung bei Zwischensparrendämmung

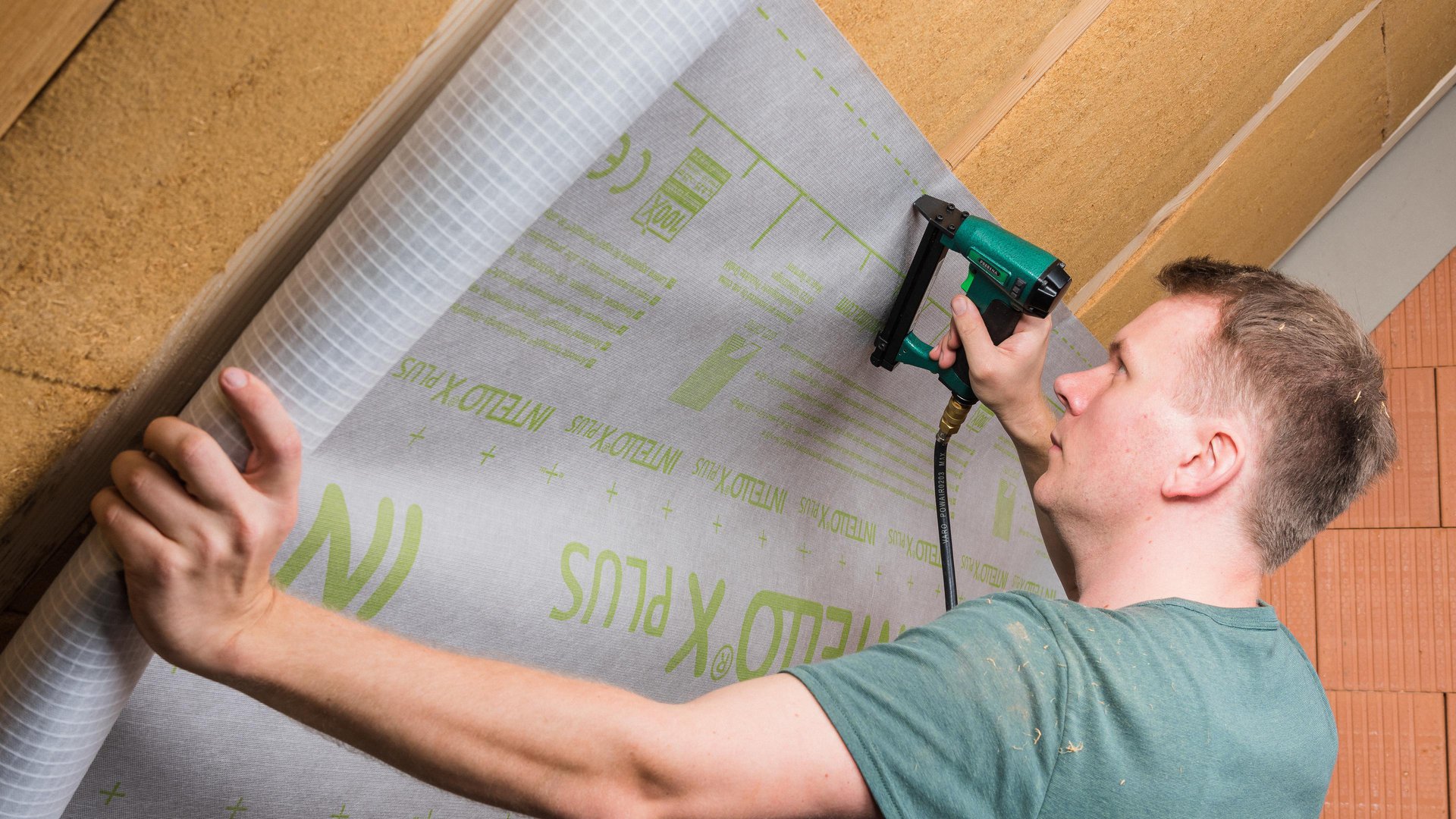

1. Bahnen verlegen Bahn ausrollen und mit mind. 10 mm breiten und 8 mm langen, verzinkten Tackerklammern im Abstand von 10-15 cm befestigen (bei Einblasdämmung 5-10 cm). Bahn ca. 4 cm auf angrenzende Bauteile (z. B. Giebelwand, Drempel) führen, damit hier später luftdicht angeschlossen werden kann.	2. Fixierung auf Ständerwandprofilen Fixierung von Bahnen an Metallprofilen von Ständer­wand- und Deckenkonstruktionen mit pro clima DUPLEX.
Bei der Längsverlegung werden die Bahnen auf den Konstruktionshölzern überlappt. Mindestüberlappung: 1 cm. In diesem Fall sind Bahnenüberlappungen in den Gefachen (Sparrenfelder) nicht zulässig.

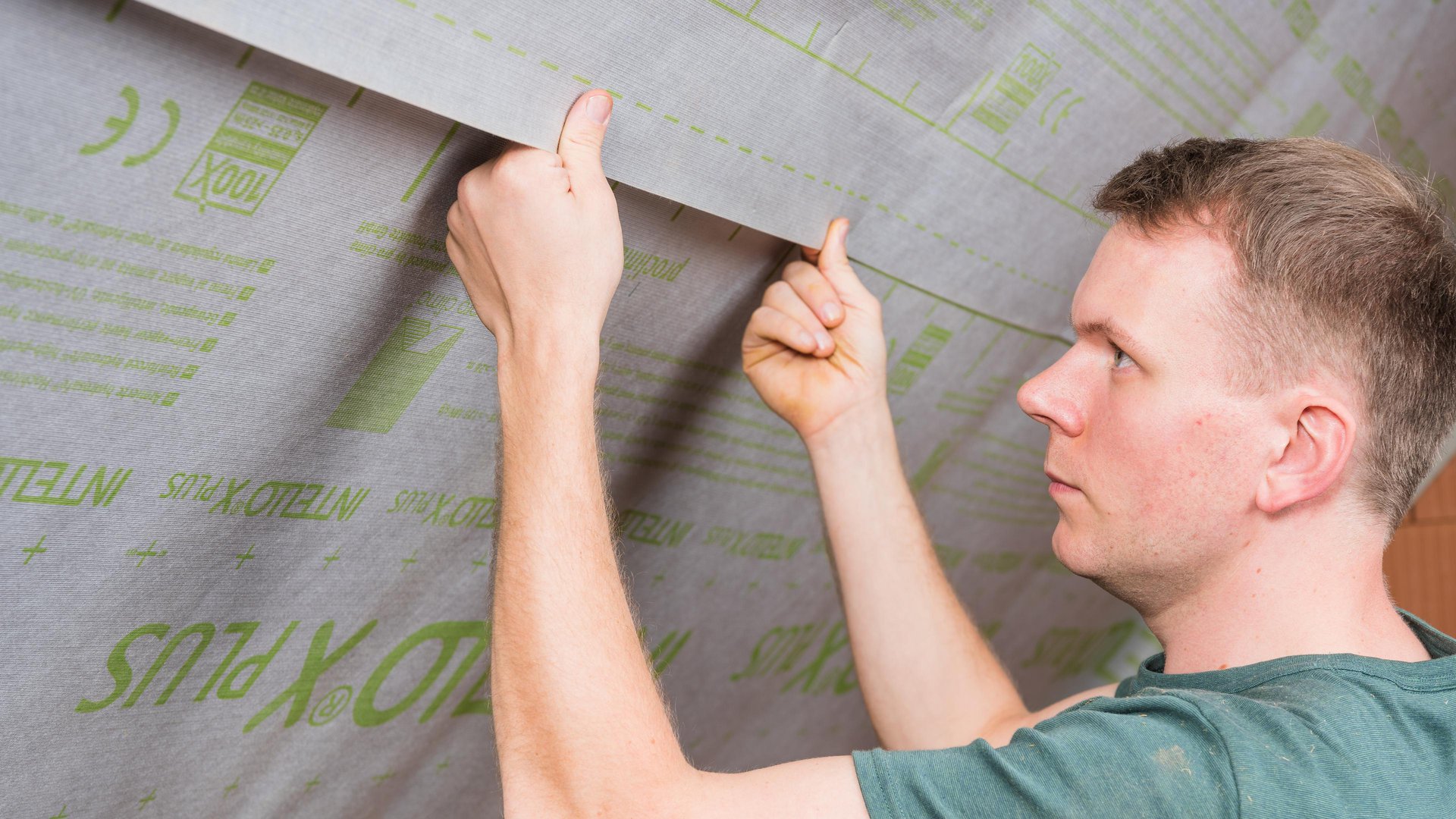

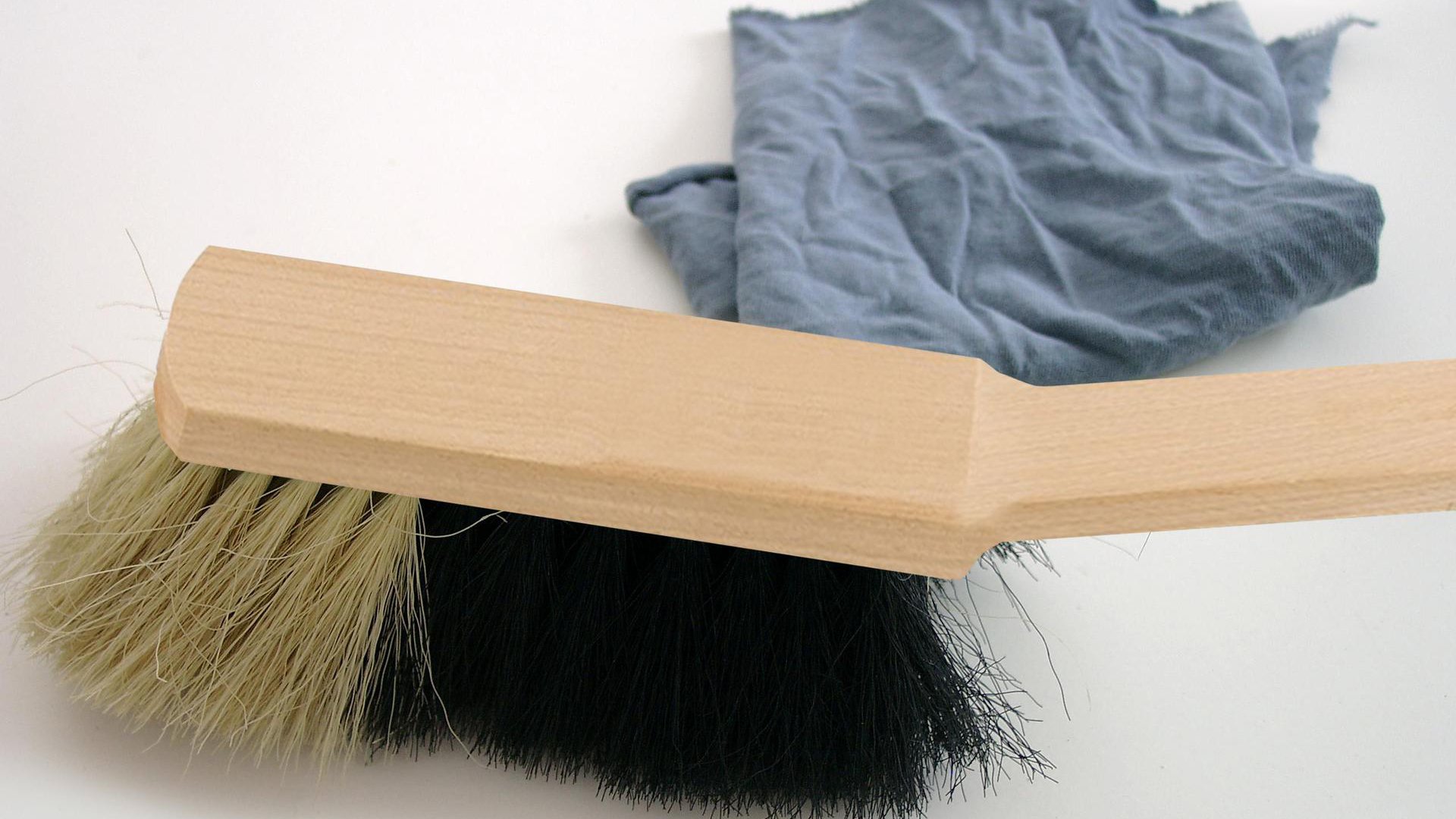

3. Bahnen überlappen Bahnen ca. 10 cm überlappen lassen. Die aufgedruckte Markierung dient der Orientierung.	4. Untergrund säubern Falls erforderlich, den Untergrund reinigen (trocken, staub-, silikon- und fettfrei), ggf. Klebetest durchführen.

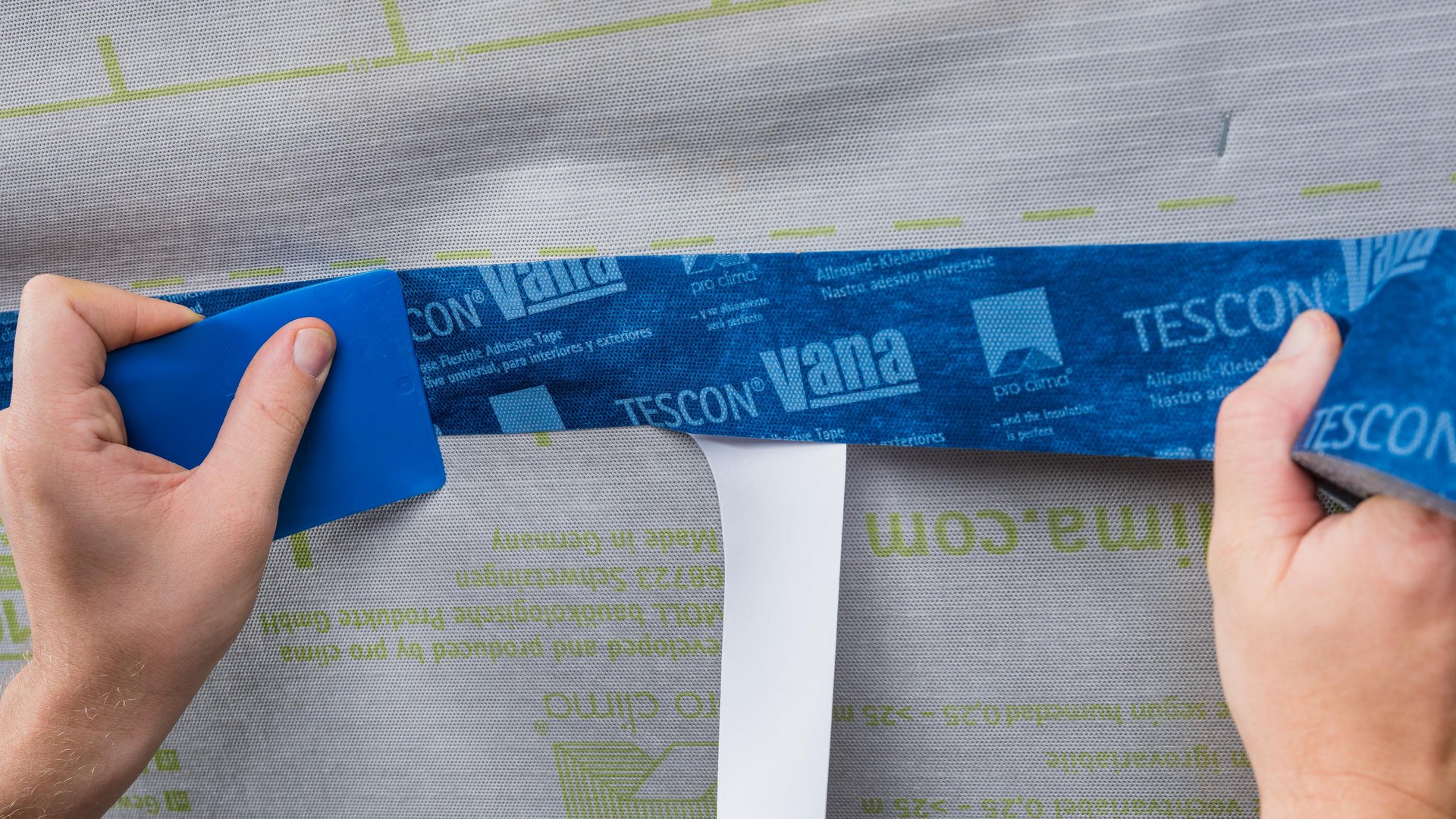

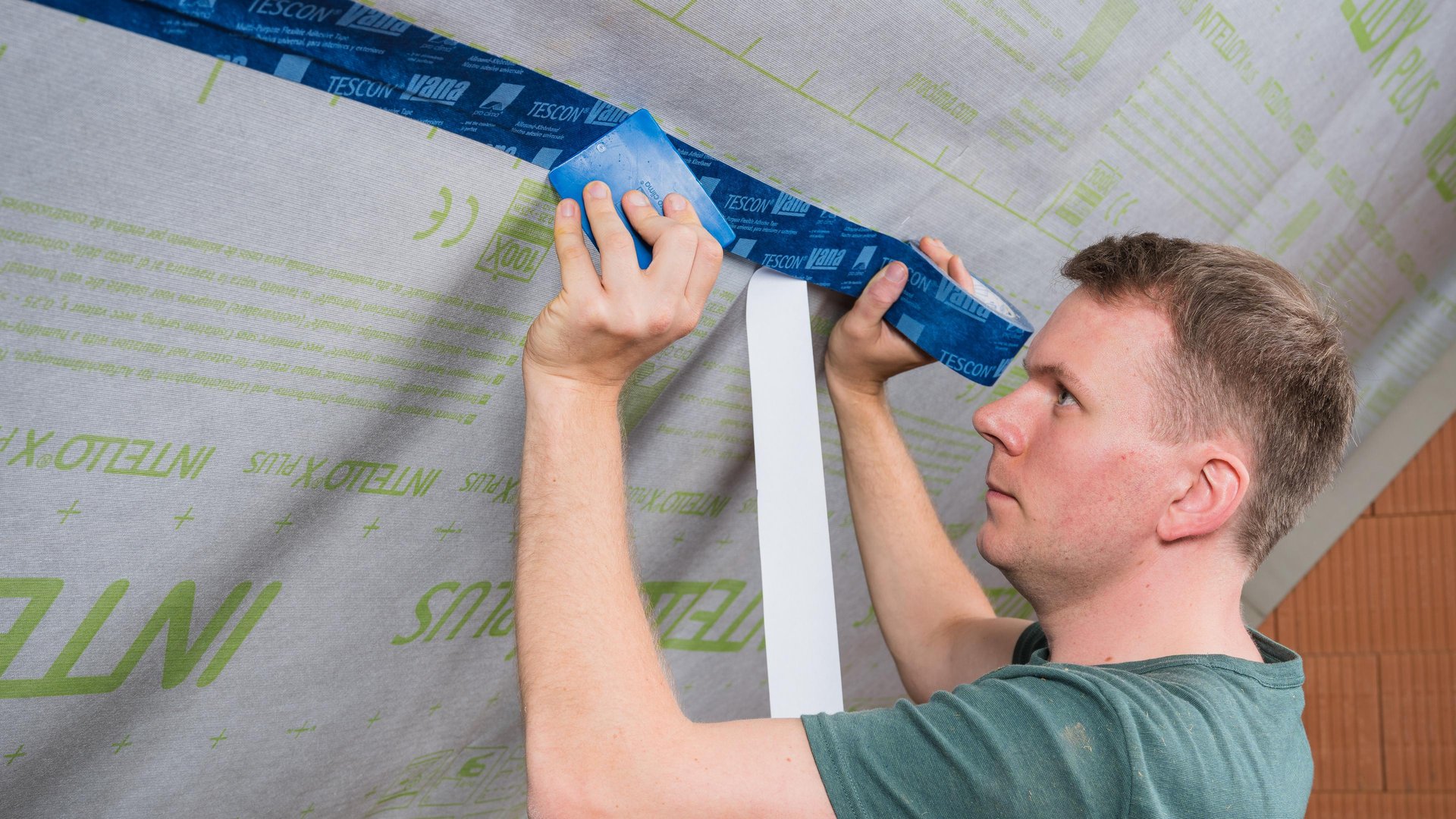

5a. Überlappungen verkleben Falten im Überlappungsbereich dürfen nicht überklebt, sondern müssen aufgeschnitten und neu verklebt werden. System-Klebeband TESCON VANA mittig auf der Überlappung ansetzen und Zug um Zug last- und faltenfrei verkleben.	5b. Verklebung fest anreiben Band mit dem PRESSFIX fest anreiben. Auf aus­reichenden Gegendruck achten.
Bei der Längsverlegung muss die Verklebung auf einem der Konstruktionshölzer (z. B. Sparren) erfolgen.

Für die von pro clima empfohlenen Anschlüsse gilt generell: Auf standfesten Untergründen sind keine Anpresslatten erforderlich.

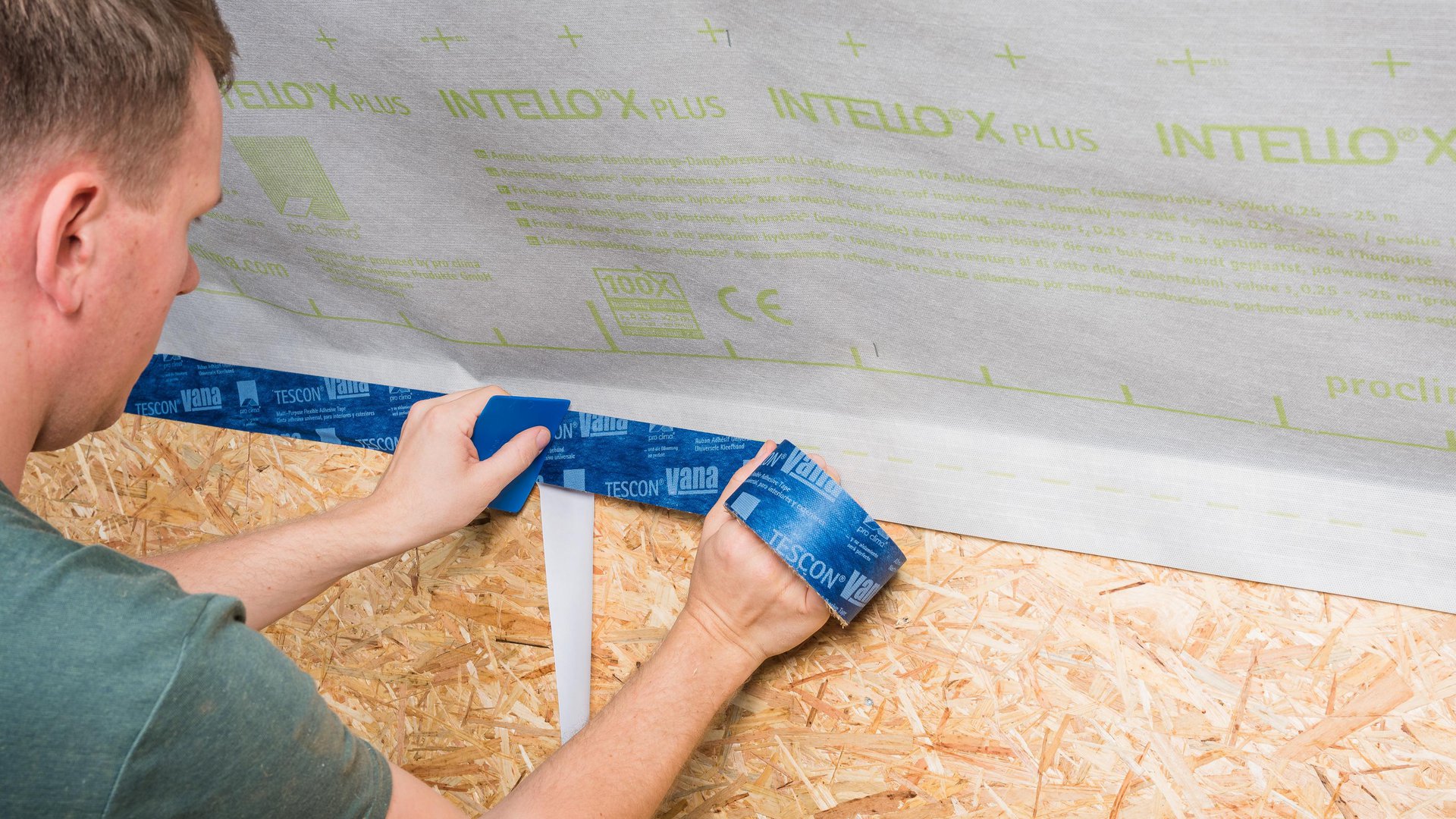

6. Anschluss an glatte, nicht mineralische Untergründe (z. B. Drempel aus Holzwerkstoffplatten) ebenfalls mit System-Klebeband TESCON VANA. Band mittig anset­zen, Zug um Zug last und faltenfrei verkleben und fest anreiben.	7. Anschluss an raue oder mineralische Untergründe Untergrund reinigen. Kleberaupe d = mind. 5 mm vom System-Kleber ORCON F auftragen, bei sehr rauen Oberflächen ggf. mehr. Bahn mit einer Dehnschlaufe in das Kleberbett legen, damit Bauteilbewegungen aufgenommen werden können. Kleber dabei nicht ganz flach drücken.

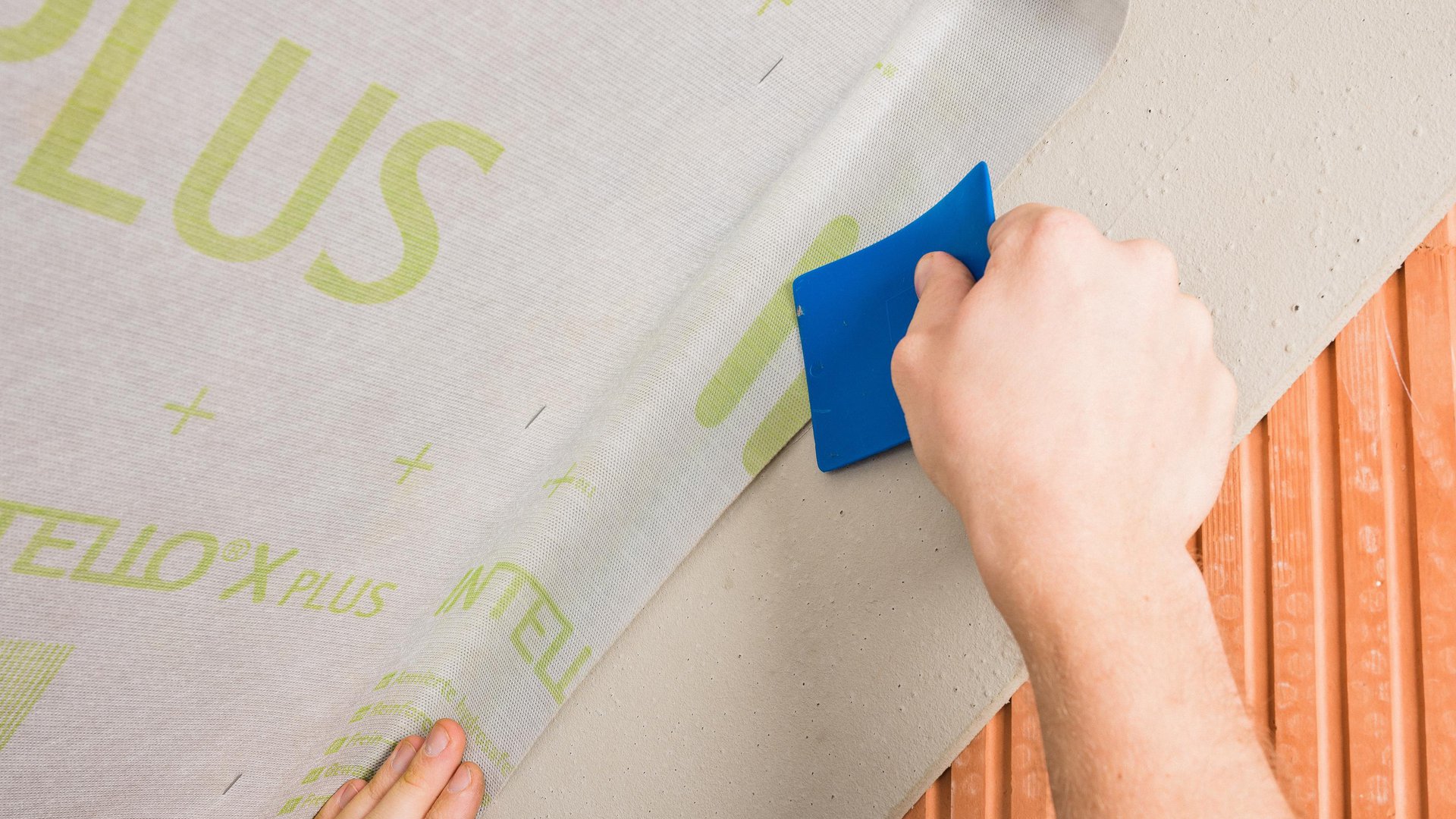

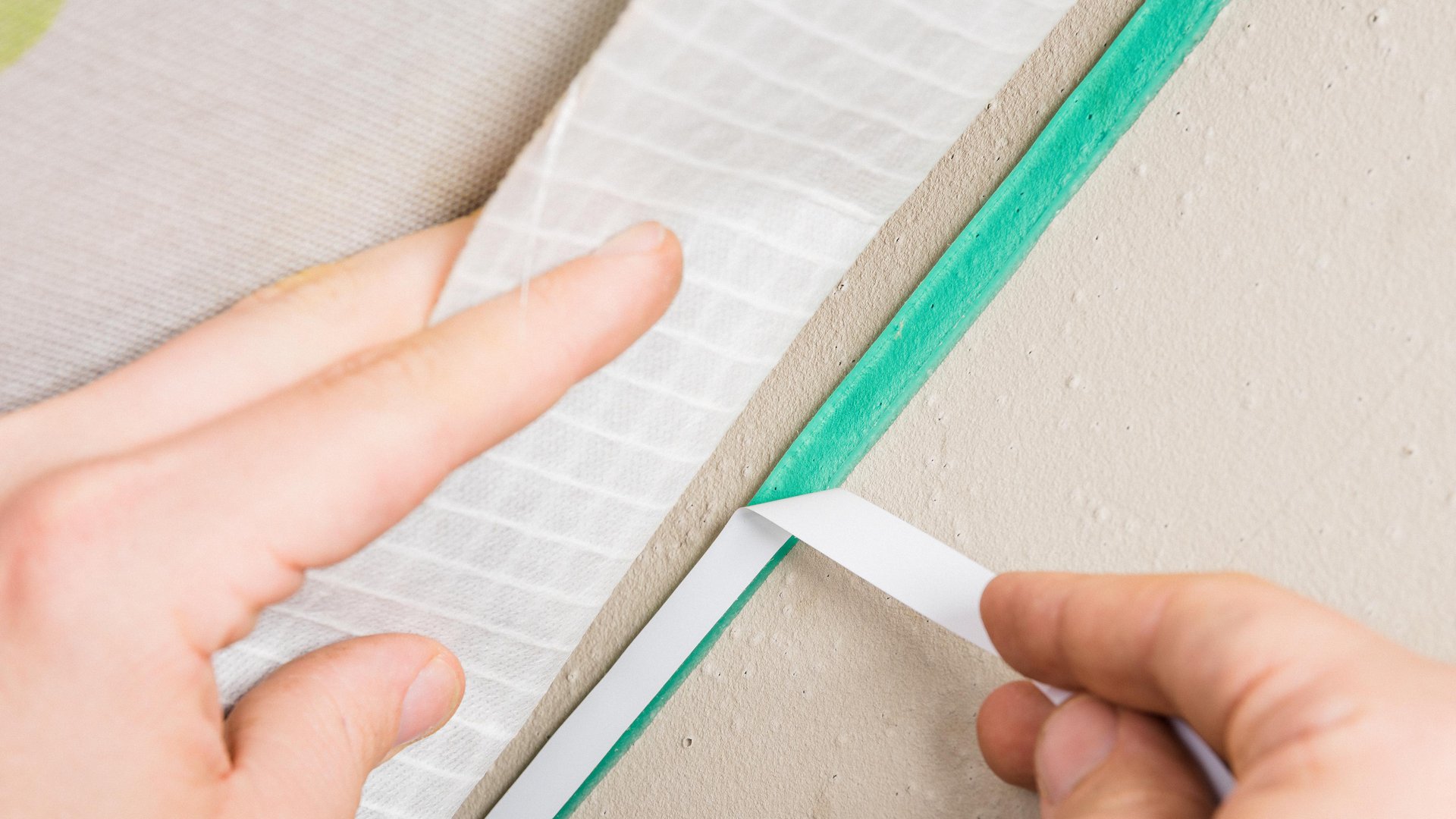

8a. Alternativ: Anschluss an mineralische Untergründe ORCON MULTIBOND auf dem zu verklebenden Untergrund ansetzen, abwickeln und Zug um Zug verkleben. Trennfolie Zug um Zug entfernen	8b. Bahn verkleben / Anschluss anreiben Anzuschließende Bahn mit einer Dehnschlaufe in die Kleberaupe legen damit Bauteilbewegungen aufgenommen werden können. Anschließend Bahn mit PRESSFIX fest anreiben.
Bei unverputztem Mauerwerk, sorgt auch das Putzanschlussband CONTEGA PV für definiert luftdichte Übergänge:
9a. Anschluss an unverputzte Untergründe Putzanschlussband CONTEGA PV mit Selbstklebestreifen auf INTELLO X PLUS verkleben. Lagesicherung an der Wand punktuell mit ORCON F. Zuerst hinter dem Band putzen, dann Band in den nassen Putz legen und vollständig überputzen.	9b. Alternativ: Anschluss an unverputzte Untergründe Dampfbremse heranführen. Dehnfalte herstellen, damit Bauteilbewegungen aufgenommen werden können. Alle Trennfolienstreifen von CONTEGA SOLIDO SL oder CONTEGA SOLIDO IQ abziehen. Band mittig ansetzen und Zug um Zug verkleben. Mit pro clima PRESSFIX fest anreiben.

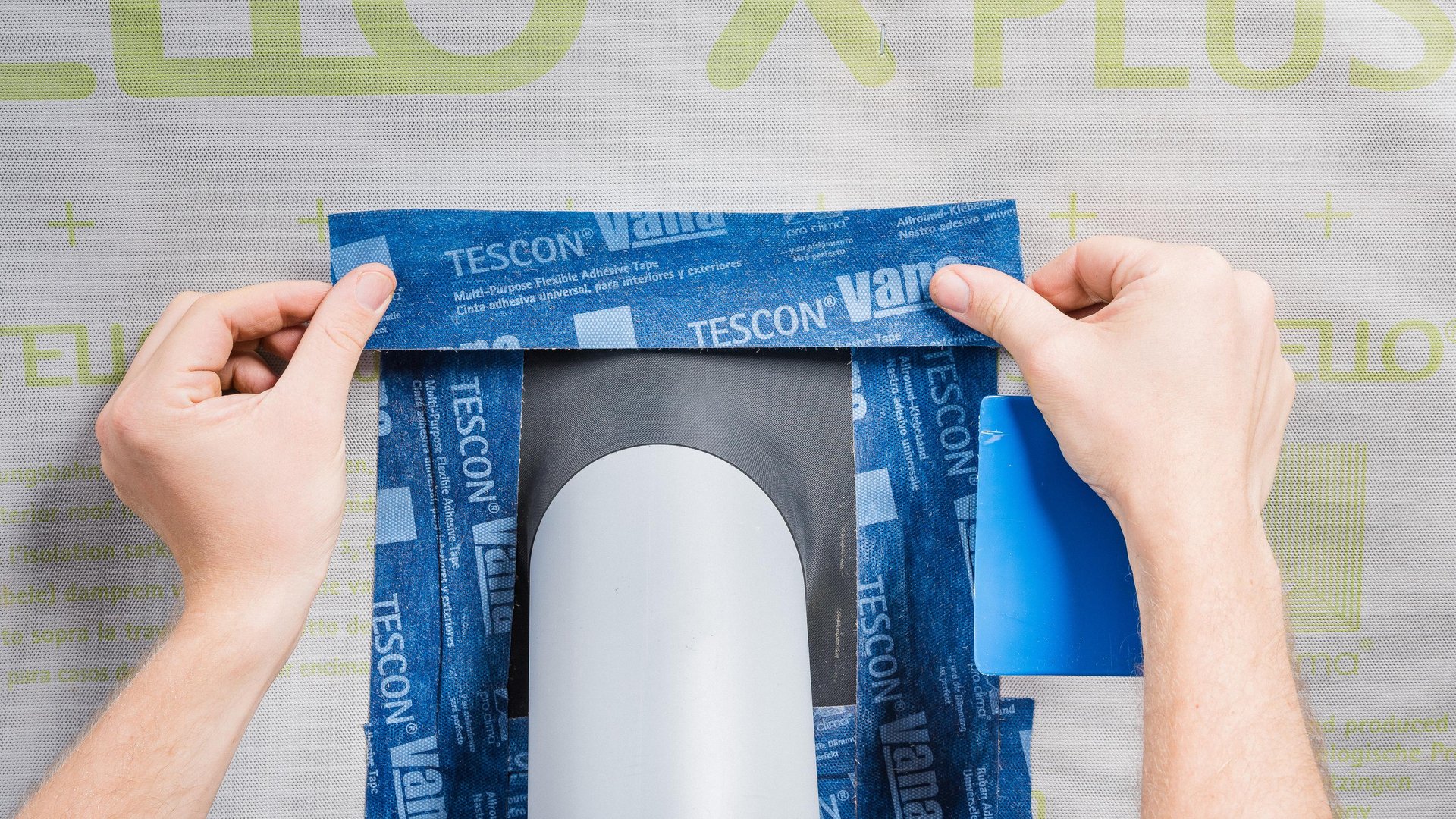

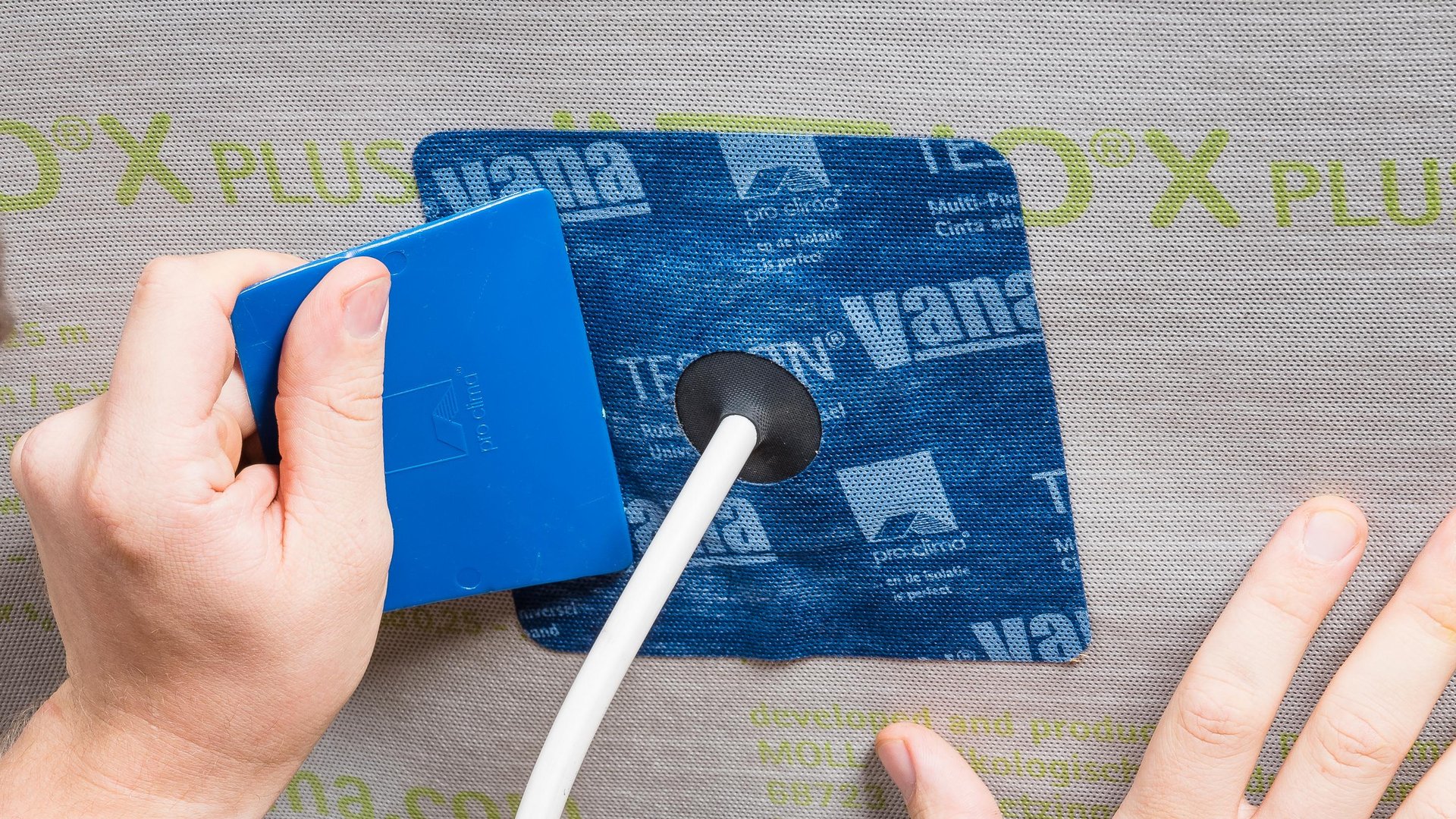

10a. Anschluss an Kabel KAFLEX Kabelmanschette über Kabel führen und auf die Bahn verkleben. Kabelmanschetten sind selbstklebend.	10b. Anschluss an Rohre ROFLEX Rohrmanschetten über Rohr führen und auf der Bahn mit TESCON VANA verkleben.

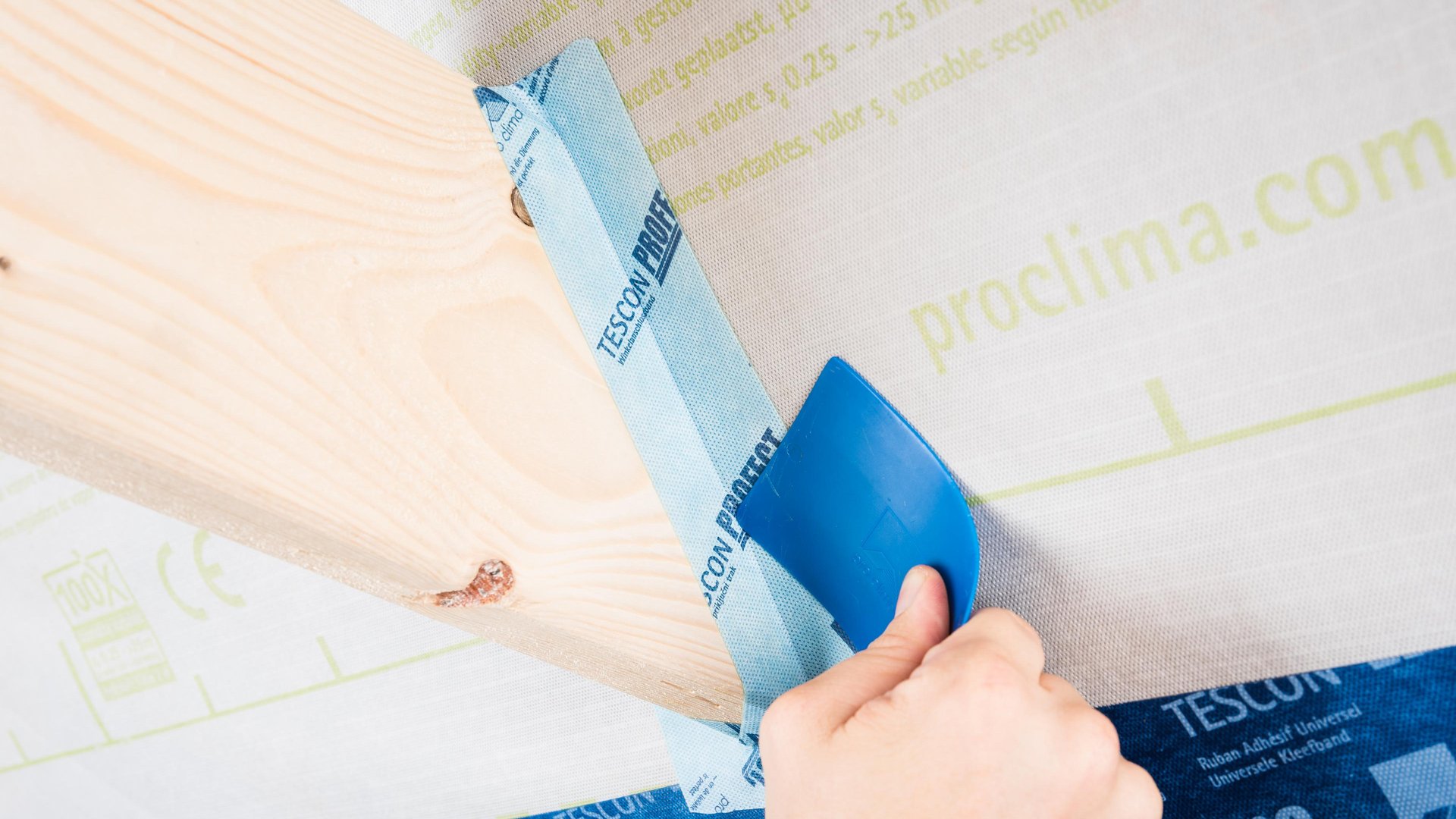

11. Eckverklebung Vorgefaltetes Winkelanschlussband TESCON PROFECT auf der Trennfolie in die Ecke schieben und ersten Schenkel verkleben. Anschließend Trennfolie entfernen und zweiten Schenkel verkleben.

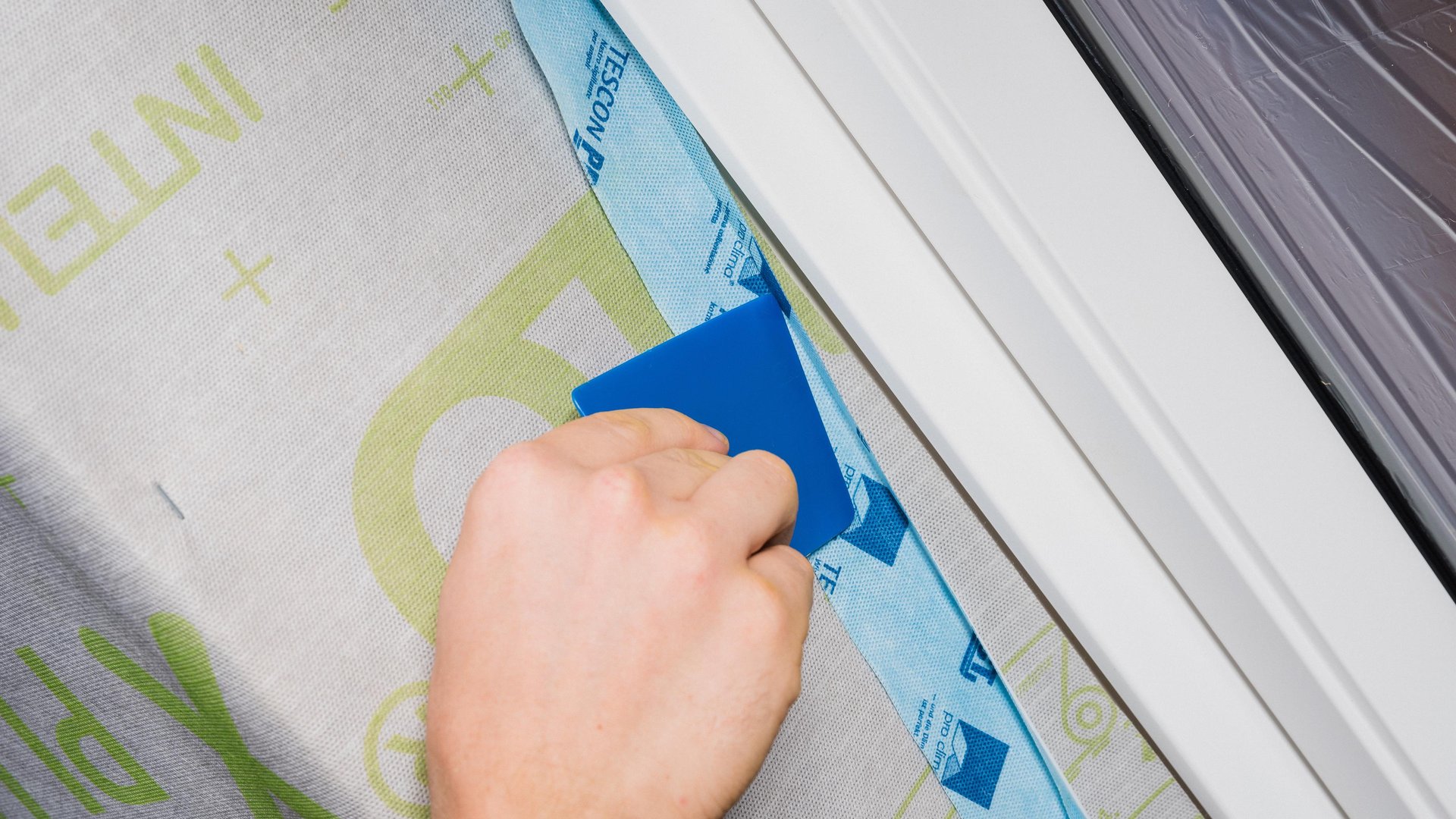

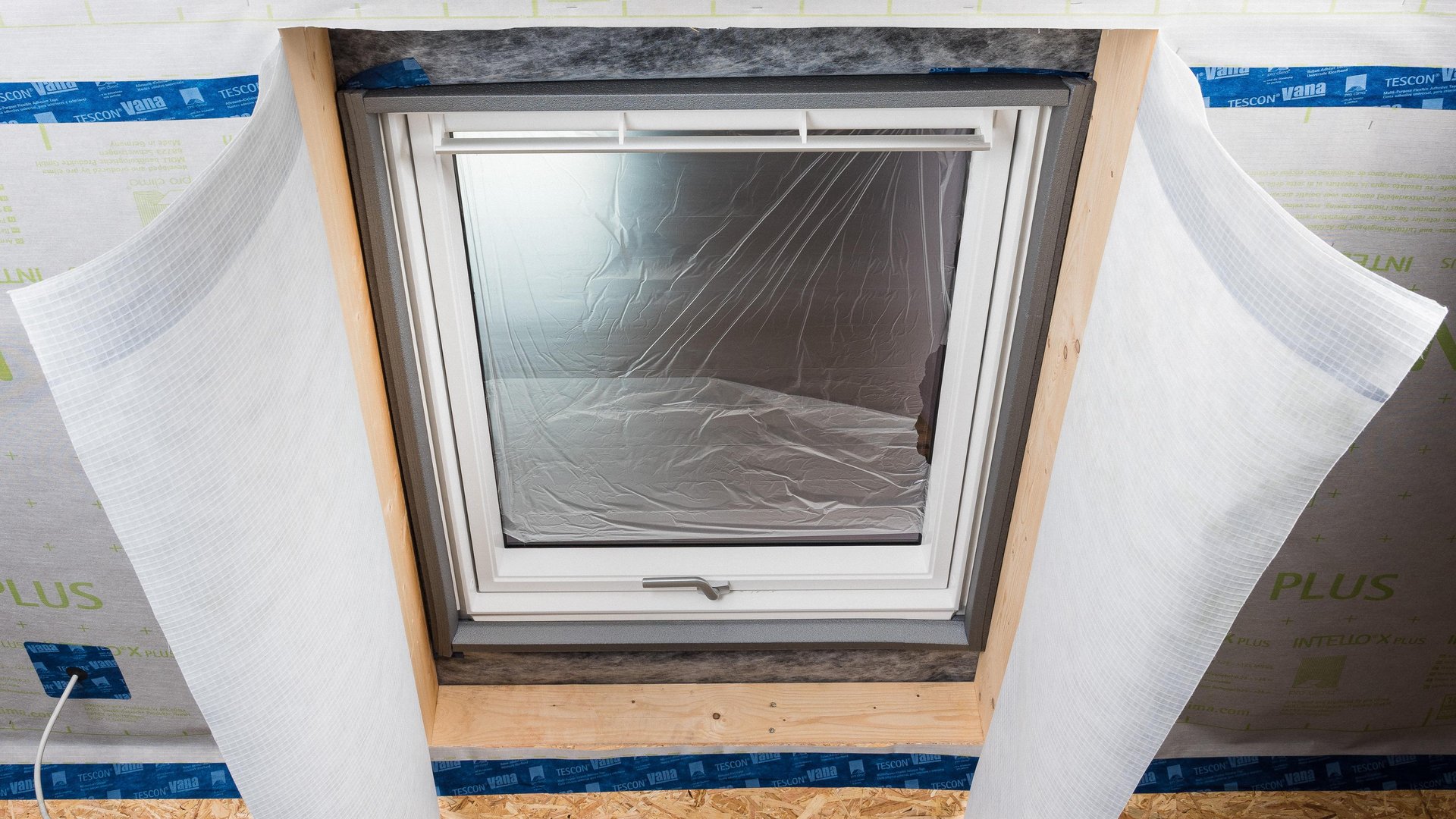

12. Dachflächenfenster: Bahn einschneiden Bahn so aufschneiden, dass sie in die Nut des Dachflächenfensters geführt werden kann.	13. Am DFF verkleben Vorgefaltetes Winkelanschlussband TESCON PROFECT auf der Trennfolie in die Nut des Dachflächenfensters schieben und ersten Schenkel verkleben. Besonders einfach geht das mit dem pro clima PRESSFIX.

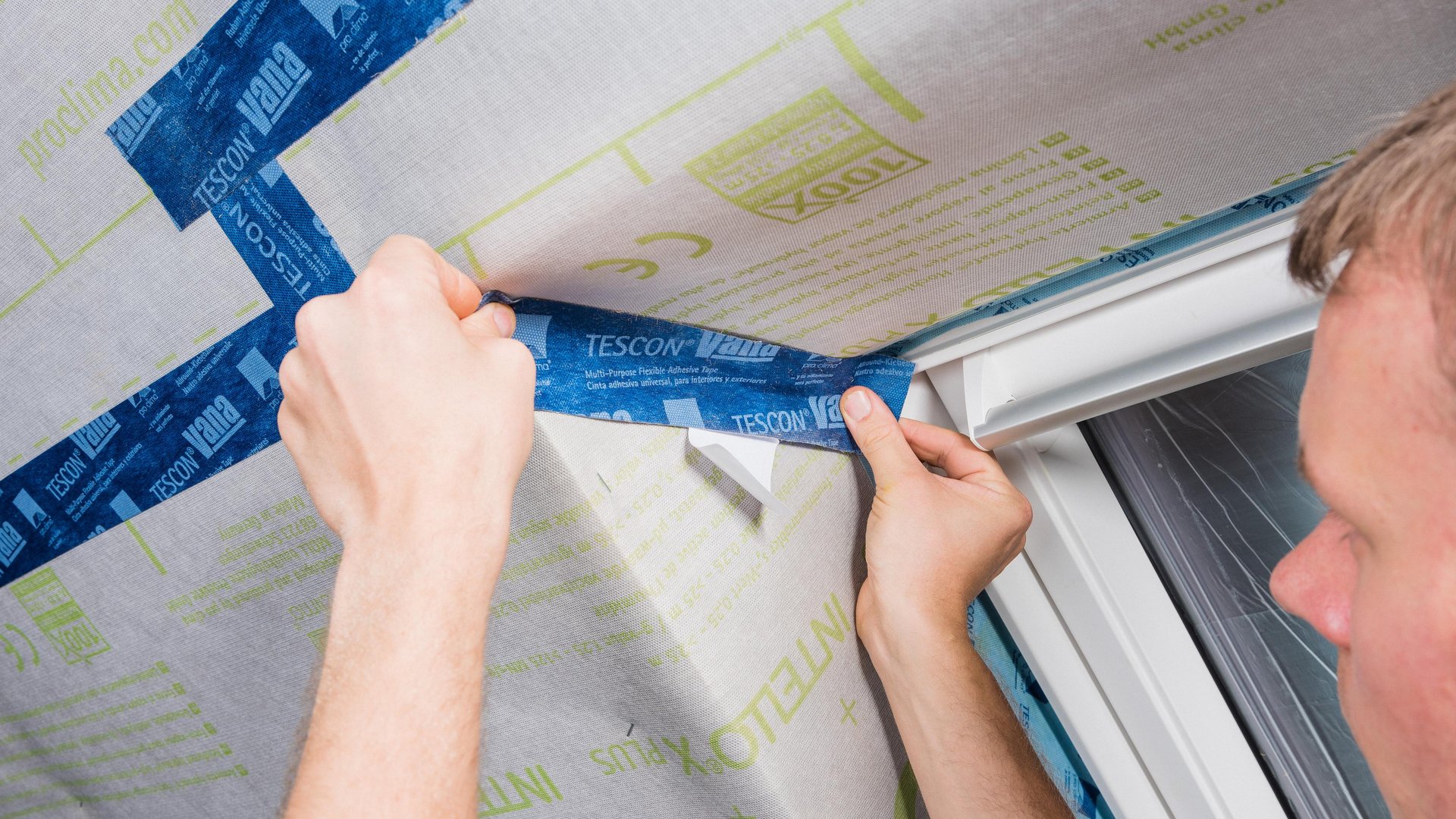

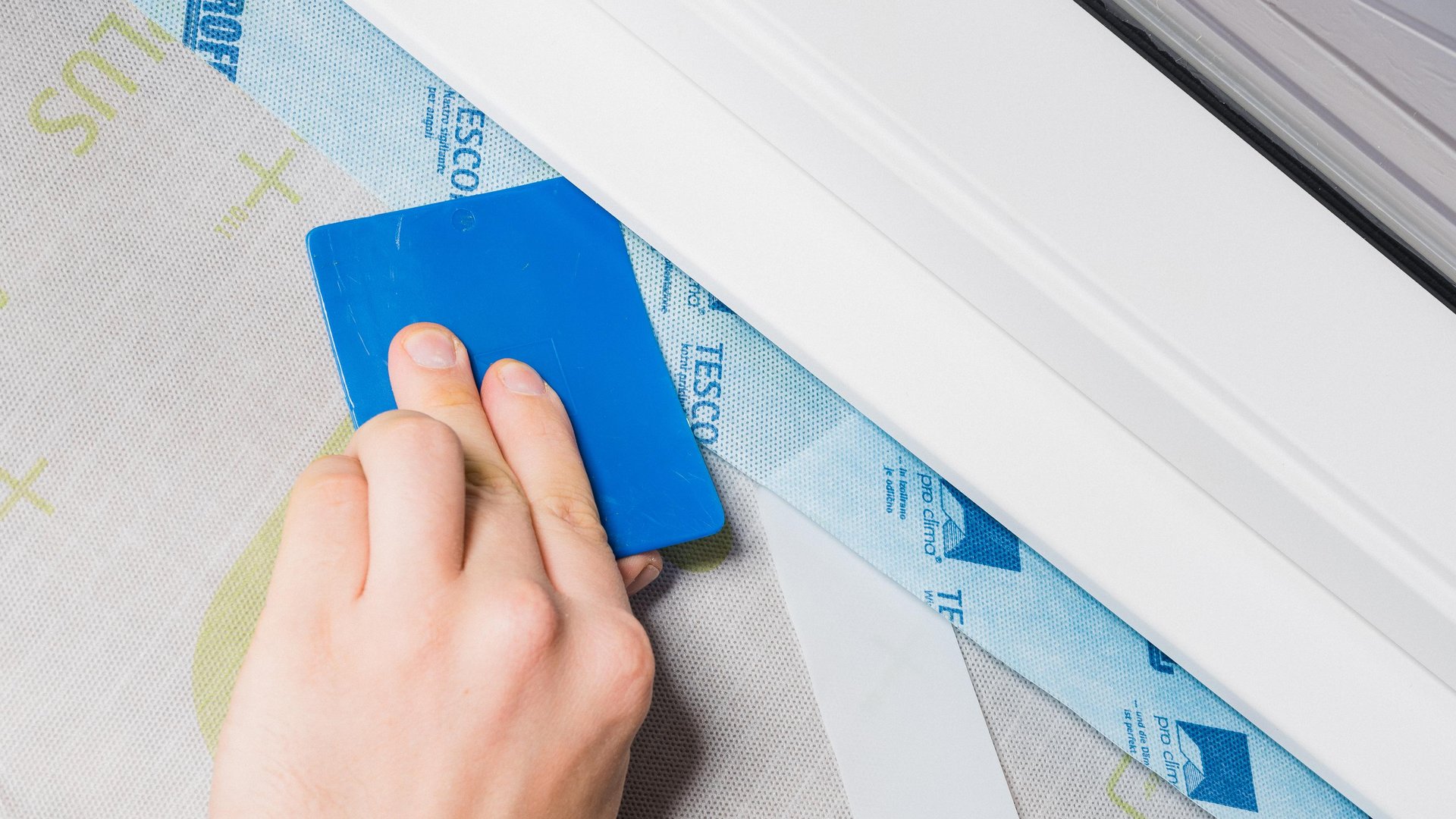

14. Auf der Bahn verkleben Anschließend Trennfolie entfernen und zweiten Schenkel auf der INTELLO X verkleben. Mit pro clima PRESSFIX fest anreiben.	15. Leibung rundum luftdicht verkleben Bahnenstücke in der Leibung oben und unten ergänzen und mit System-Klebeband TESCON VANA untereinander Zug um Zug last- und faltenfrei verkleben und fest anreiben (PRESSFIX).
16. Lattung Nach DIN 4108-7:2011-01 sind dauernde Zugkräfte auf Klebeverbindungen und Luftdichtungsbahnen zu verhindern. Um die Last verbauter Dämmstoffe, klimabedingtes Dehn-/Schwindverhalten der Luftdichtungsbahn oder Bauteilbewegungen aufzunehmen, sind mechanische Sicherungen (Latten) vorzusehen. Daher ist nach der Bahnenverlegung eine quer laufende Lattung im Abstand von max. 50 cm zu verlegen. Sind zusätzlich Zugbelastungen auf der Klebebandverbindung zu erwarten, ist auch auf dieser Überlappungsverklebung eine Stützlatte anzuordnen. Alternativ kann die parallel verlaufende Überlappungsverklebung zusätzlich mit quer laufenden Klebebandstreifen (Abstand 30 cm) gesichert werden.

Anwendung bei Außendämmung

Die Verwendung der INTELLO X PLUS bei der Verarbeitung von außen unter der Aufdachdämmung bzw. hinter der Fassadendämmung ist möglich, günstiger ist es die INTELLO X connect einzusetzen.
Das Armierungsgelege der INTELLO X PLUS erfüllt auch beim Einsatz von Einblasdämmstoffen in diesem Anwendungsfall keinen Zweck, da die Bahn ohnehin vollflächig auf der Schalung aufliegen muss.

Anwendung bei der Dachsanierung von außen

Der Einsatz der INTELLO X PLUS bei der Verarbeitung Dachsanierung von außen ist möglich, günstiger ist es die INTELLO X connect einzusetzen.

Qualitätssicherung

Sind alle Anschlüsse luftdicht hergestellt, ist die Wärmedämmkonstruktion dauerhaft sicher. Zur Qualitätssicherung wird die Überprüfung der Luftdichtheit mit einer BlowerDoor empfohlen.

Konstruktionsdetails

Zur Übersicht: Konstruktionsdetails

Weitere Hinweise

Die dar­ge­stell­ten Sach­ver­hal­te be­zie­hen sich auf den Stand der ak­tu­el­len For­schung und der prak­ti­schen Er­fah­rung. Wir be­hal­ten uns Ände­run­gen der emp­foh­le­nen Kon­struk­tio­nen und der Ver­ar­bei­tung so­wie die Wei­ter­entwick­lung und die da­mit ver­bun­de­ne Qua­litätsände­rung der ein­zel­nen Pro­duk­te vor. Wir in­for­mie­ren Sie gern über den ak­tu­el­len tech­ni­schen Kennt­nis­stand zum Zeit­punkt der Ver­le­gung.

Wei­te­re In­for­ma­tio­nen über die Ver­ar­bei­tung und Kon­struk­ti­ons­de­tails ent­hal­ten die pro cli­ma Pla­nungs­un­ter­la­gen. Bit­te be­ach­ten Sie auch die Emp­feh­lun­gen zur Ver­kle­bung in der ak­tu­ell gülti­gen pro clima Anwendungsmatrix.
