Verarbeitung (KAFLEX multi)
Kabelanschluss an Luftdichtung innen
Durchdringungen von Kabeln werden mit pro clima KAFLEX luftdicht und feuchtegeschützt abgedichtet.
Kabelanschluss an Winddichtung außen
Durchdringungen von Kabeln durch Unterdeckungen (z. B. Produkte der SOLITEX MENTO-Familie) werden mit den pro clima KAFLEX luftdicht und feuchtegeschützt abgedichtet.
- Oberhalb von Durchdringungen sollte eine Folien-Rinne mit Quergefälle eingebaut werden, um eventuell fließendes Wasser an der Durchdringung vorbei zu leiten.
Untergründe
Vor dem Verkleben Untergründe reinigen.
Auf überfrorenen Untergründen ist die Verklebung nicht möglich. Es dürfen keine abweisenden Stoffe auf den zu verklebenden Materialien vorhanden sein (z. B. Fette oder Silikone). Untergründe müssen ausreichend trocken und tragfähig sein.
Die dauerhafte Verklebung wird erreicht auf allen pro clima Innen- und Außenbahnen, anderen Dampfbrems- und Luftdichtungsbahnen (z. B. aus PE, PA, PP und Aluminium) bzw. Unterdeck-/Unterspannbahnen und Wandschalungsbahnen (z. B. aus PP und PET).
Verklebungen und Anschlüsse können auf gehobeltem und lackiertem Holz, harten Kunststoffen bzw. Metall (z. B. Rohre, Fenster usw.), Holzwerkstoffplatten (Span-, OSB- und BFU-, MDF- und Holzfaserunterdeckplatten) erfolgen.
Bei der Verklebung von Holzfaserunterdeckplatten ist die Vorbehandlung mit TESCON PRIMER erforderlich.
Beste Ergebnisse für die Sicherheit der Konstruktion werden auf qualitativ hochwertigen Untergründen erreicht.*)
Die Eignung des Untergrundes ist eigenverantwortlich zu prüfen, ggf. sind Testverklebungen empfehlenswert.
Bei nicht tragfähigen Untergründen ist eine Vorbehandlung mit TESCON PRIMER zu empfehlen.
- *) Ein Qualitätsmerkmal hinsichtlich der Eignung einer Oberfläche ist die Oberflächenspannung. Bei hochwertigen Dampfbrems- und Luftdichtungsebenen oder Unterdeck-/Unterspannbahnen liegt diese oberhalb von 40 dyn.
Lieferumfang

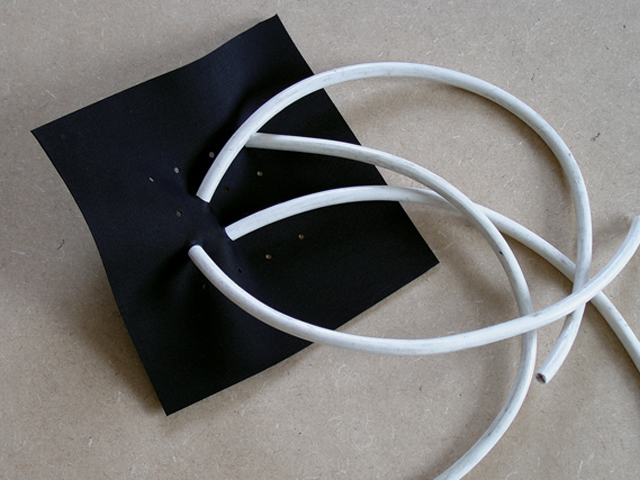

- Kabelbaum-Manschette

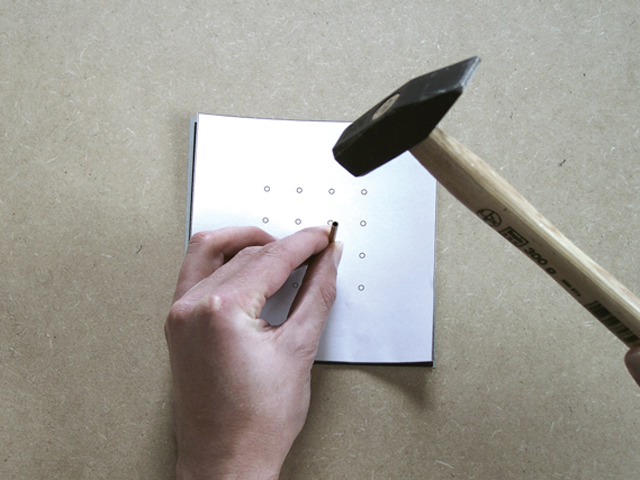

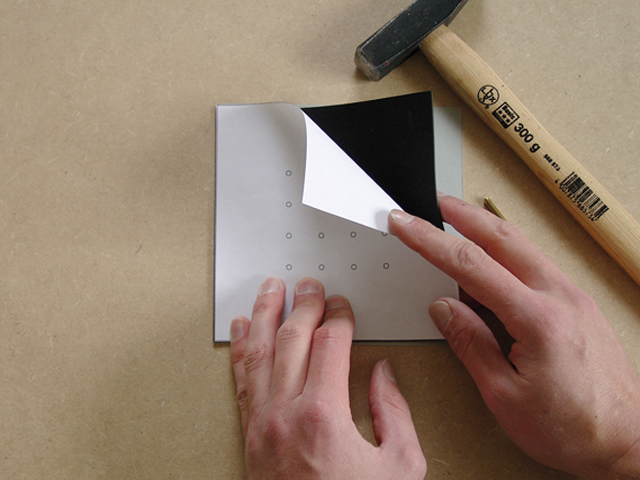

- Stanz-Schablone
- Messing-Stanzwerkzeug
- Unterlage
Arbeitsschritte
|
|
|
|
- Wir empfehlen, das Material dauerhaft nicht mehr als 50% zu dehnen.

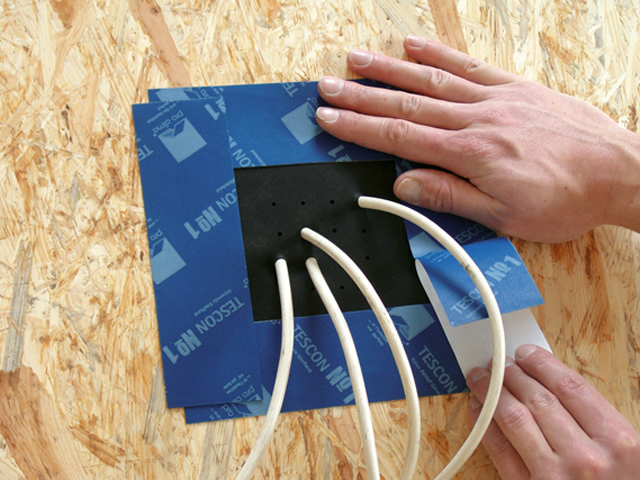

Alternativ: Kabelabdichtung mit Klebebändern
Alternativ kann diese Abdichtung mit dem Klebeband TESCON VANA / TESCON No.1 hergestellt werden.
- Bitte beachten
- Bei Abdichtungen mit Klebebändern können die Kabel anschließend nicht mehr gezogen oder geschoben werden !
In der Regel ist der zeitliche Aufwand für die saubere Abdichtung mit Klebebändern deutlich höher als jener mit pro clima KAFLEX- bzw. ROFLEX-Manschetten.
- Verarbeitung
- Die Kabel sind jeweils einzeln und daher mit ausreichendem Abstand durch die Durchdringungsebene (Bahn) zu führen.
- Auf die Verklebung darf keine Zugbelastung wirken.
- Mit kurzen Stücken des Klebebandes wird ein spannungsfreier Anschluss erreicht.
Bei Anschluss an "Winddichtung außen" sind die Klebebänder wasserführend aufzubringen:
Erster Klebebandabschnitt: unten, 2. + 3.: links und rechts, letzter: oben.
Rahmenbedingungen
Bei abweichenden Rand- bedingungen kontaktieren Sie bitte:
Tel: +49 (0) 62 02 - 27 82.45
eMail: technik@proclima.de
Verklebungen dürfen nicht auf Zug belastet werden.
Klebebänder fest anreiben. Auf ausreichenden Gegendruck achten.
Wind-, luftdichte oder regensichere Verklebungen können nur auf faltenfrei verlegten Dampfbremsen bzw. Unterdeck- und Fassadenbahnen erreicht werden.
Erhöhte Raumluftfeuchtigkeit durch konsequentes und stetiges Lüften zügig abführen, ggf. Bautrockner aufstellen.
Weitere Hinweise
Die dargestellten Sachverhalte beziehen sich auf den Stand der aktuellen Forschung und der praktischen Erfahrung. Wir behalten uns Änderungen der empfohlenen Konstruktionen und der Verarbeitung sowie die Weiterentwicklung und die damit verbundene Qualitätsänderung der einzelnen Produkte vor. Wir informieren Sie gern über den aktuellen technischen Kenntnisstand zum Zeitpunkt der Verlegung.
Weitere Informationen über die Verarbeitung und Konstruktionsdetails enthalten die pro clima Planungsunterlagen. Bitte beachten Sie auch die Empfehlungen zur Verklebung in der aktuell gültigen pro clima Anwendungsmatrix.
